Tìm hiểu về mạch công suất class AB trên cục đẩy karaoke

Cục đẩy công suất hiện nay là một thành phần không thể thiếu trong các dàn âm thanh. Thiết bị có cấu tạo với nhiều loại mạch khuếch đại khác nhau: Class A, Class B, Class AB, Class D, Class TD… Vậy mạch công suất Class AB là gì? Cục đẩy công suất Class AB có ưu nhược điểm nào? Hãy cùng xem giải đáp chi tiết trong bài đọc này nhé.

1/ Mạch công suất Class AB là gì?

Mạch công suất Class AB là kết hợp của Class A và Class B. Với các đầu ra công suất nhỏ thì Class AB hoạt động như một bộ khuếch đại Class A và với đầu ra công suất lớn hơn thì sẽ thay đổi thành bộ khuếch đại Class B. Tính năng này có được bằng cách phân cực trước 2 bóng bán dẫn trong giai đoạn đầu của bộ khuếch đại âm thanh. Mỗi bóng bán dẫn sẽ tiến hành trong khoảng 180° đến 360°.

Định nghĩa các lớp khuếch đại:

- Class A: Các bóng bán dẫn đầu ra đơn của bộ khuếch đại tiến hành cho toàn bộ 360° của chu kỳ của dạng sóng đầu vào.

- Class B: Bộ khuếch đại hai bóng bán dẫn đầu ra chỉ thực hiện trong một nửa, nghĩa là 180° của dạng sóng đầu vào.

- Class AB: Bộ khuếch đại hai bóng bán dẫn đầu ra tiến hành ở đâu đó giữa 180° và 360° của dạng sóng đầu vào.

2/ Hiệu suất mạch công suất Class AB cho cục đẩy karaoke là bao nhiêu?

Nếu như hiệu suất của mạch Class A rơi vào khoảng 25% thì mạch Class AB sẽ có hiệu suất vào khoảng từ 35% - 50% với tỷ lệ S/N chỉ dưới 0.5% rất ấn tượng. Hiệu suất 35% – 50% tức là sao? Tức là khi bạn đưa 100W công suất RMS vào thì nó sẽ cho ra loa 35% – 50% công suất, còn 50% – 65% thì sẽ cho ra nhiệt lượng.

3/ Đặc điểm của mạch công suất Class AB trong cục đẩy karaoke

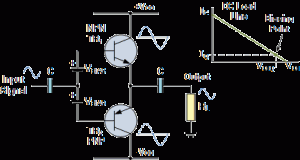

Biến dạng ở Class B có thể khắc phục được bằng cách xác định vị trí điểm thiên vị của bóng bán dẫn cao hơn mức cắt nhưng thấp hơn nhiều so với điểm Q trung tâm của bộ khuếch đại Class A sẽ tạo ra mạch khuếch đại âm thanh Class AB. Mục đích cơ bản của mạch này chính là bảo toàn cấu hình Class B cơ bản và cải thiện tính năng tuyến tính của nó bằng cách thiên vị mỗi bóng bán dẫn chuyển đổi trên ngưỡng một chút.

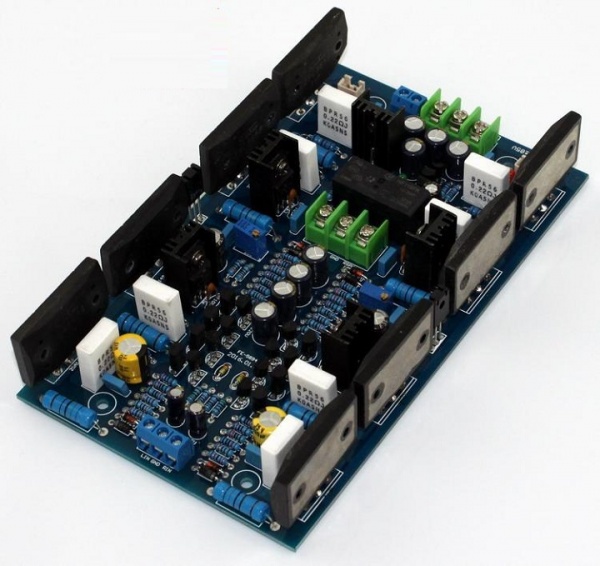

So sánh mạch class A, B và AB trên cục đẩy karaoke

Hai sò công suất trong Class AB luôn hoạt động cùng lúc, triệt tiêu mức sai số tín hiệu và hoạt động theo nguyên lý kéo - đẩy, một sò khuếch đại tín hiệu dương cùng thời điểm này một sò khuếch đại tín hiệu âm. Chính vì vậy, cục đẩy class AB có mức bias điện áp rất nhỏ tầm 5% – 10% giá trị dòng nghỉ cung cấp cho sò công suất. Thường thì, Class AB sẽ có mức làm việc cao hơn so với nửa chu kì class B và ít hơn nhiều so với toàn chu kỳ Class A.

4/ Cấu trúc của mạch công suất Class AB

Trong cấu hình này, hiệu quả bị giảm do độ tuyến tính của các thiết bị bị tổn hại. Hiệu suất vẫn cao hơn hiệu suất của bộ khuếch đại Class A điển hình nhưng nó kém hơn hệ thống khuếch đại Class B. Ngoài ra, các điốt cần được lựa chọn cẩn thận với cùng định mức chính xác và cần được đặt càng gần thiết bị đầu ra càng tốt.

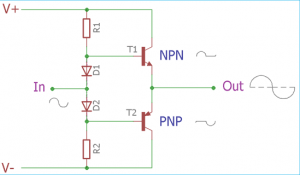

Cấu trúc mạch class AB

Trong một số cấu trúc mạch, các nhà thiết kế có xu hướng thêm điện trở có giá trị nhỏ để cung cấp dòng điện tĩnh ổn định trên thiết bị nhằm giảm thiểu sự biến dạng trên đầu ra.

5/ Ưu điểm của cục đẩy karaoke trang bị mạch Class AB

- Chất lượng âm thanh đầu ra cân bằng giữa hiệu suất và chất lượng

- Cục đẩy karaoke khi sử dụng mạch Class AB sẽ ít xảy ra tình trạng nóng máy hơn nên nhìn chung thiết bị sẽ có độ bền cao

- Tỷ lệ S/N cực kỳ vượt trội so với các loại mạch khác có trên thị trường hiện nay.

6/ Nhược điểm của cục đẩy karaoke trang bị mạch Class AB

- Chi phí thiết kế và sản xuất lớn do mạch đòi hỏi sò và mạch chất lượng cao

- Chỉ phù hợp cho những hệ thống âm thanh đòi hỏi hiệu suất âm thanh ở mức trung bình và nhỏ.

7/ Những mẫu cục đẩy công suất Class AB hay nhất hiện nay

Nhắc đến mạch Class AB thì không thể bỏ qua dòng cục đẩy công suất Crown đang được ưa chuộng nhất hiện nay trên thị trường âm thanh. Trong đó tiêu biểu là series XLI của hãng bán chạy nhất và nhận được đánh giá cao từ các chuyên gia cũng như tín đồ âm thanh.

- Crown XLi 800: Công suất 200W/kênh ở 8ohms stereo và 600W/kênh ở 8ohms Bridge

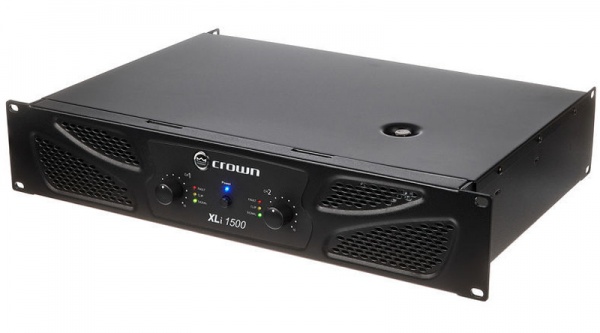

- Crown XLi 1500: Công suất 330W/kênh ở 8ohms stereo và 900W/kênh ở 8ohms Bridge

- Crown XLi 2500: Công suất 500W/kênh ở 8ohms stereo và 1500W/kênh ở 8ohms Bridge

- Crown XLi 3500: Công suất 1000W/kênh ở 8ohms stereo và 2700W/kênh ở 8ohms Bridge

Ngoài ra còn rất nhiều dòng cục đẩy công suất đến từ các hãng âm thanh uy tín trên thị trường sử dụng mạch khuếch đại class AB để mang lại hiệu quả tốt nhất khi sử dụng.

Trên đây là những chia sẻ của MC2 Group về mạch công suất Class AB cũng như những dòng cục đẩy karaoke Class AB nổi bật trên thị trường. Hy vọng bạn đã có thêm kiến thức để lựa chọn thiết bị cho dàn âm thanh gia đình. Nếu cần tư vấn thêm về các dòng cục đẩy công suất chính hãng, bạn có thể liên hệ Hotline: 0935 22 39 68 để đội ngũ nhân viên của chúng tôi hỗ trợ tận tình.
