Hướng dẫn sử dụng bàn mixer Soundcraft EFX cơ bản

Hướng dẫn sử dụng bàn mixer Soundcraft EFX là điều mà rất nhiều khách hàng quan tâm bởi nó góp phần quan trọng quyết định đến chất lượng âm thanh đầu ra của cả bộ dàn. Hiển nhiên, để phát huy hết hiệu suất của chiếc bàn mixer thì kinh nghiệm sử dụng là điều không thể thiếu! Để giúp bạn sử dụng thiết bị đạt hiệu quả cao nhất, MC2 Group xin chia sẻ đến bạn những hướng dẫn cơ bản trong việc sử dụng bàn mixer Soundcraft EFX từ kinh nghiệm của mình.

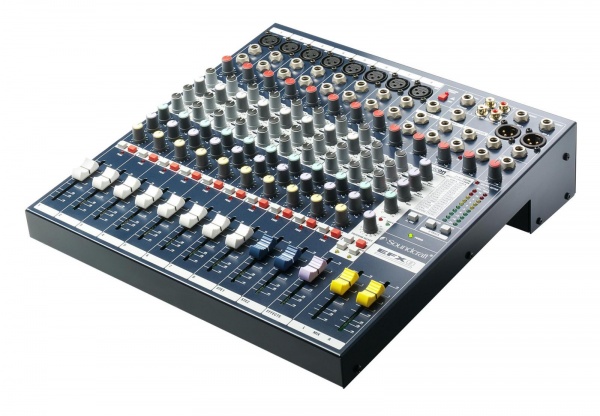

I. Tổng quan về bàn mixer Soundcraft EFX chính hãng

Soundcraft được biết đến là một thương hiệu âm thanh uy tín hàng đầu do tập đoàn Harman (Mỹ) sáng lập. Các dòng sản phẩm Soundcraft luôn được nhiều người dùng ưa chuộng và tin dùng bởi chất lượng cao, giá thành phải chăng. Bàn mixer Soundcraft EFX cũng là một trong những seri sản phẩm có công nghệ tiên tiến nhất của hãng. Trong seri này bao gồm các model: Soundcraft EFX 8, Soundcraft EFX 12, Soundcraft EFX 16,... được giới chuyên môn đánh giá cao về chất lượng âm thanh đầu ra.

Bàn trộn âm thanh Soundcraft EFX là thiết bị khuếch đại âm thanh chuyên nghiệp, được sử dụng trong các dàn âm thanh sân khấu, hội trường, sự kiện, đám cưới,... Bàn mixer Soundcraft EFX sở hữu nhiễu tính năng phổ biến của các thế hệ bàn mixer đời trước giúp người dùng dễ dàng hơn trong việc điều chỉnh tín hiệu âm thanh đầu vào.

Điển hình là dòng mixer Soundcraft EFX8 của hãng với sự kết hợp tất cả các tính năng phổ biến như:  Soundcraft EPM với built-in 24-bit, hiệu ứng kỹ thuật số Lexicon MX400, bộ vi xử lý AudioDNA với phần hiệu ứng nhỏ gọn, tiền khuếch đại mic AMP GB30,... Thiết bị có 8 kênh đầu vào mono, 2 kênh đầu vào stereo với 3 tham số điều khiển, cùng 32 hiệu ứng đa dạng giúp âm thanh được xử lý trên mỗi kênh riêng biệt.

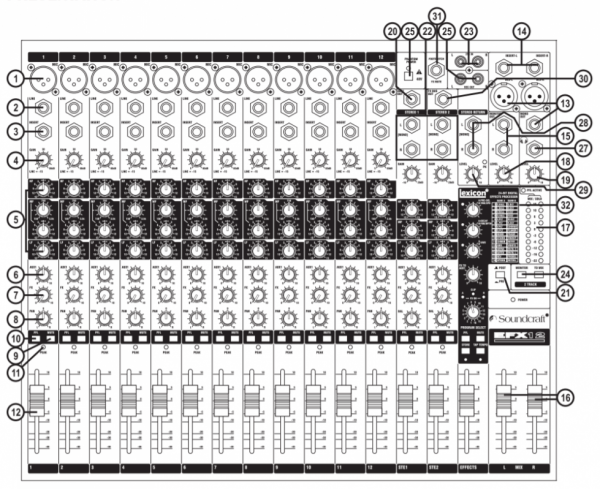

II. Hướng dẫn sử dụng bàn mixer Soundcraft EFX cơ bản

1. MIC IN (XLR): Cổng kết nối Micro

2. LINE IN (jack 1/4"): Kết nối các nguồn của bạn với mức dòng (ví dụ: bộ tổng hợp, nhịp điệu, hộp Direct, v.v.) ở đầu vào này.

3. Cổng tín hiệu đầu vào (jack cắm 1/4"): Kết nối bộ xử lý tín hiệu của bạn (ví dụ: máy nén, cổng, v...v)

4. Chỉnh Gain: Hiển thị những thông số điều chỉnh Gain

5. Nút chỉnh tín hiệu âm thanh: có nhiệm vụ thay đổi phản hồi âm thanh

6. AUX 1: Có nhiệm vụ thay đổi mức tín hiệu đưa đến tai nghe, hệ thống In – Ear. Khi bật phụ trợ 1 có thể cấu hình toàn bộ cấu hình trước hay sau fader

7.  FX: Đây là thành phần để xác định mức tín hiệu sau fader được định tuyến đến bus FX tiếp đó là đến bộ xử lý hiệu ứng

8. Điều chỉnh Panorama: dùng để cài đặt tín hiệu vào trường âm thanh nổi

9. MUTE: Có nhiệm vụ tắt tiếng tín hiệu kênh

10. PFL Key: Định tuyến cho tín hiệu đến đầu ra của tai nghe và monitor

11. Màn hình LED: Khi phần đèn này sáng lên tức là tín hiệu có thể tạo ra méo hay cắt.

12. Track Fader: dùng cho việc điều chỉnh mức tín hiệu được định tuyến tại đầu ra Mixer và Post Fader.

13. Mix (XLR) và Mono (1/4″): Kết nối những đầu ra này với các đầu ghi tương tự hay các thiết bị khuếch đại

14. Mic (Jack 6.35 mm): cổng này dùng nhận tín hiệu trước Fader và gửi nó đến bộ xử lý. Nó xử lý chủ động hoặc thụ động với tín hiệu lấy từ đầu của jack và back lại bởi các vòng.

15. Đầu ra Monitor (Jack 1/4“): Chuyên dùng để kết nối với tai nghe của người dùng

16. Faders Master: Fader này dùng để xác định mức tổng thể của các đầu ra của mix.

17. Hiển thị: Là nơi hiển thị mức độ của các đầu ra mix. Khi đèn Led PFL sáng, các màn hình hiển thị mức tín hiệu được đặt tại chế độ solo.

18. Thiết lập Monitor: Nút này dùng để xác định mức tín hiệu được chỉ định đến hệ thống nghe.

19. Thiết lập điện thoại: Xác định mức đầu ra của tai nghe

20. Output AUX 1 (jack cắm 1/4“): Có thể được sử dụng cho việc định tuyến từ kênh đến tai nghe, nó có thể chuyển đổi trước / sau fader

21. Nút AUX: Sử dụng để xác định cấu hình của tất cả AUX 1 gửi cho các kênh ở chế độ fader trước hay sau

22. Đầu vào stereo (jack 1/4″): Đây là nơi cho phép kết nối với các nguồn âm thanh nổi tại mức cao dòng như bàn phím, bộ lấy mẫu, thẻ nhớ âm thanh,… Các tín hiệu được định tuyến đến một kênh có EQ, AUX.

23. 2-Track Input (RCA): Nơi cho phép kết nối đầu ghi để đọc thông tin

24. Cài đặt 2 TRACK: Sử dụng để xác định được cấp độ đầu vào của 2 track. Các tuyến chính của Monitor là tín hiệu đến đầu ra tai nghe và Monitor, với phím TO MIX là nơi định tuyến tín hiệu đầu ra nói chung.

25. Đầu ra ghi (RCA): Nơi kết nối bàn mixer với đầu vào của đầu ghi

26. Nguồn cung cấp điện: Là nơi kích hoạt nguồn ảo Phantom 48V theo yêu cầu khi sử dụng micro chuyên dụng. Cần bật nguồn ảo sau khi đã kết nối micro vào bàn mixer Soundcraft.

27. Đầu ra (jack 1/4“): Là nơi kết nối với tai nghe của bạn, đầu kết nối này sử dụng tốt nhất với tai nghe có trở kháng ít nhất 150 Ohms

28. STEREO: đây là đầu jack kết nối âm thanh nổi 6,35mm. Có thể sử dụng để kết nối những nguồn như bàn phím, trống, máy nghe nhạc,…

29. Thiết lập trả lại STEREO: Đây là cài đặt dùng để xác định mức tín hiệu được định tuyến đến đầu ra chung. Đèn led PK sẽ sáng lên khi ở mức quá cao so với quy định.

30. Đầu ra FX: Đây là nơi cung cấp tín hiệu bus FX. Nó có thể thay thế và bổ sung như một đầu ra khi bộ xử lý hiệu ứng không hoạt động. Tín hiệu được gửi từ cổng này luôn được lấy sau.

31. Kết nối PEDAL: Là nơi kết nối để có thể điều khiển bộ xử lý hiệu ứng

32. Lexicon

Trên đây là một trong số những hướng dẫn sử dụng bàn mixer Soundcraft EFX cơ bản và đơn giản nhất. Mong rằng với những thông tin này bạn có thể sử dụng tốt thiết bị, cho hiệu suất sử dụng cao với chất lượng âm thanh hay nhất.

Nếu có bất kỳ thắc mắc hoặc cần trợ giúp trong quá trình thực hiện cân chỉnh, bạn có thể liên hệ Hotline: 0935 22 39 68 để được đội ngũ kỹ thuật viên của chúng tôi hỗ trợ tận tình. Đừng quên tại MC2 Group luôn sẵn sàng tư vấn chi tiết cho bạn về dòng sản phẩm bàn mixer Soundcraft hoặc những mixer chính hãng đang được ưa chuộng trên thị trường nhé!
